(应用领域)在水泵出口处和管道转角处,在无固定支墩、无限位支墩和定向限位支墩支架的滑动管道连接中应采用加固型软接头,或采用限位伸缩器(伸缩节)和防拉脱加固型软接头,避免推力集中于管道转角处或泵的近端,发生冲击力损伤设备。防拉脱限位装置是在原有机能的基础上增设限位装置,管道在伸缩量中可以自由伸缩,一旦超过其大伸缩量起到限位,确保管道的安全运行,特别合用于有振动或有一定斜度及拐弯的管路中的连接。
#:加固型软接头(橡胶接头)
#:DN1200加固型软接头相关参数
KXT-DN1200橡胶接头,L=260mm,轴向压缩26mm,轴向拉伸18mm,横向位移24mm,偏转角度10°
管道口径假如大于DN200的情况下需要加装限位装置,这是由于管道的口径越大,球体的性表现的更加的显著,高空安装橡胶软接头的情况下,同样假如是大口径管道的情况下,必需要加装限位装置,这是由于悬空加装橡胶软接头不能够通过支墩来进行卸压,只有加装限位装置。
天然橡胶适用常温水,70度以下,无腐蚀性介质。橡胶材质根据使用介质选材,法兰材质有碳钢/球墨QT450/不锈钢等。

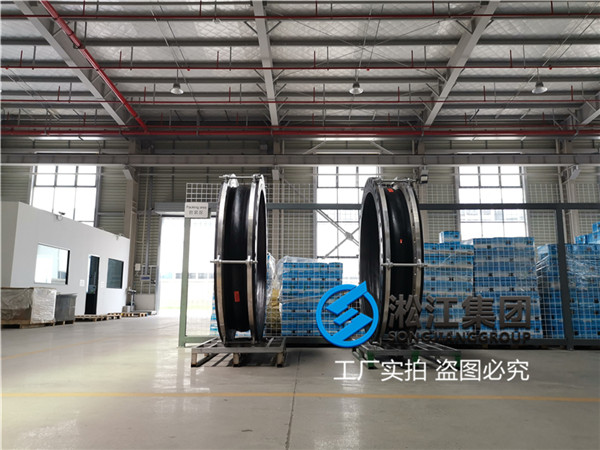

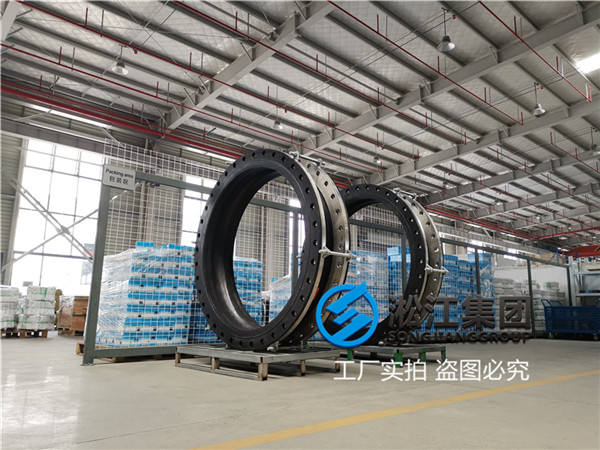

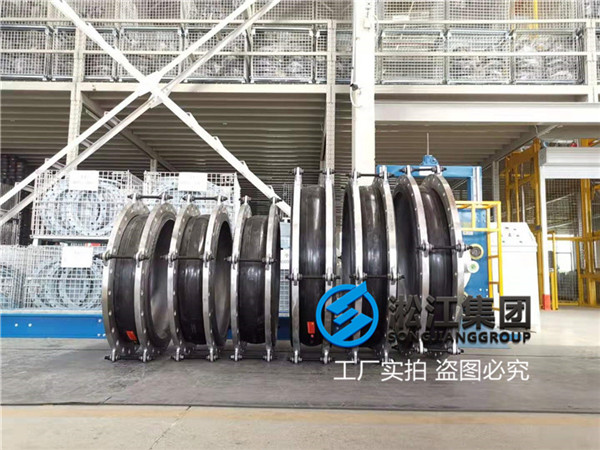

橡胶接头参考样图:
(橡胶那些事儿)高性能的高分子化合物。分为天然橡胶与合成橡胶二种。天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成;合成橡胶则由各种单体经聚合反应而得。橡胶制品广泛应用于工业或生活各方面。橡胶按原料分为天然橡胶和合成橡胶。按形态分为块状生胶、乳胶、液体橡胶和粉末橡胶。乳胶为橡胶的胶体状水分散体;液体橡胶为橡胶的低聚物,未硫化前一般为粘稠的液体;粉末橡胶是将乳胶加工成粉末状,以利配料和加工制作。
