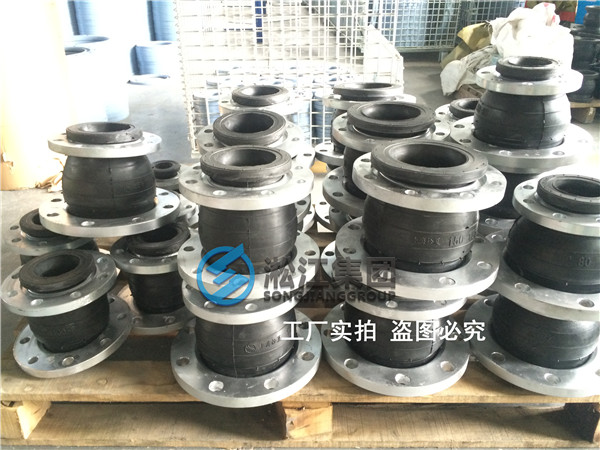

漩涡泵橡胶软接头

  W型漩涡泵橡胶软接头,挠性接头


  1、 可曲挠橡胶软接头管道施工安装时,必须让其处于自然状态,不要人为的在安装时使产品产生人为变形。这样可以避免导致产品的早期损坏和使用效果的减弱。可曲挠橡胶软接头在安装时严.超位移.限。

  2、 如果您将该产品设计安装于水泵的出口近端或管道的转角部位是,以及高压力、高层建筑悬空使用该产品时,管道必须有固定支撑或固定托架,固定支撑和固定托架的受力必须大于轴向力,否则产品应安装防拉脱限位装置。

  3、 法兰橡胶软接头在安装时,须使球体两端增强圈(突出部分内刚丝绳)全部卡入法兰槽内,防止管道承压时球体与法兰拉脱。上螺栓时,先将对称的螺栓(六条或四条)拧紧,保证球体于法兰的全部到位。

  4、 橡胶软接头与管道法兰连接时,螺栓丝杆应伸向管道法兰.端,以防止螺纹将受压膨胀时橡胶软接头的拱起部分挤.或扎.,每.端的螺栓必须对称地加压拧紧,使所有螺栓松紧.致,使用条件恶劣的场所,除增加平垫外,还应增加弹簧垫圈,以防螺母松动。

  5、 当橡胶软接头在水(油)泵出口近距离或开停频繁条件下使用时,为减少橡胶软接头长度的拉伸和压缩过大而给泵和管道带来的影响,应在法兰两端增加限位装置。

  6、 安装使用大口径可曲挠橡胶软接头时,为便于安装和降低劳动强度,应在法兰.端制作.节适量长度的短管,待橡胶软接头与短管和另.端管道连接好以后,再把短管与对口端长管焊接。

  7、 为便于因短管焊接变形而造成的径向偏差,应在焊接前用圆钢或其他相应强度的金属物把两端管道法兰临时焊接,使橡胶软接头与法兰连接处形成刚性体,待短管焊接完成后,再把焊接物去掉,以使橡胶软接头在安装完毕后处于自然状态。

  8、 在实施金属连接物与法兰临时焊接实,切记用掩盖物将焊接处橡胶软接头盖住,以免焊接时烧坏球体。


  W型漩涡泵概述


  W型漩涡泵是单*悬臂式漩涡泵,泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动,以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等,允许用纸垫调整间隙。泵的轴封形式分填料和单端面机械密封两种,泵和电动机合装在共同底座上。

  W型漩涡泵用于输送温度-20℃~+80℃粘度不大于5E,无腐蚀性、无固体颗粒的液体。该泵具有体积小,重量轻,外观大方,便于维修的.点,适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水,锅炉给水,暖气送水,高楼、消防、除热循环送水,制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。该泵.大流量为14.4m3/h,.小流量为0.7m3/h;.大扬程为105m,.小扬程为20m;配套功率:.大为11kW,.小为0.75kW;转速均为2900r/min。
